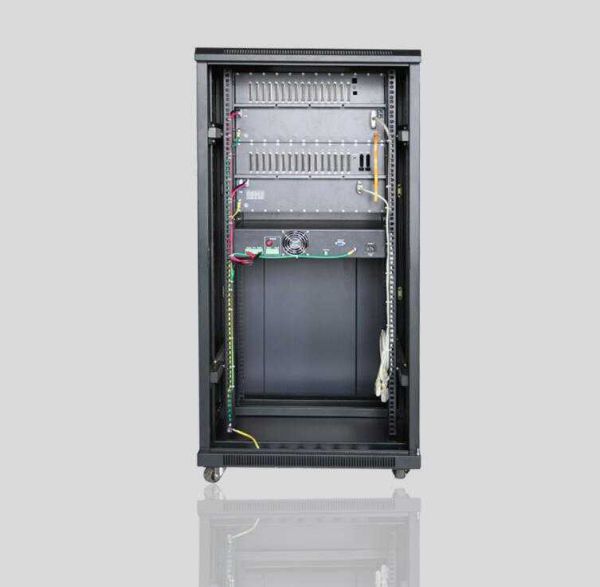

JSY2000-06M（原煤安证KTJ127)数字程控调度交换机是申瓯20年代经典机型JSY2000-06D调度机升级产品。在多年的数字程控调度交换机研发生产经验的基础上，充分吸收国内外众多传统调度机的优点，并遵照国际电 信联盟（ITU-T）G.712、G.732号建议书的技术指标，采用先进的贴片技术，开发、生产的新一代热备份主机和电源系统、超大容量Flash话单存储系统、全分散控制、模块化结构、在线升级、中继与用户卡板混插，本调度系统系统具有数字式语音双向无阻塞通信，一键到位,组呼、全呼、选呼、强拆、强插、监听，紧呼（紧急呼叫具有声灯闪告警），调度台中文名称显示及位置，外配录音功能（可保荐1年以上）,通话历史记录查询等调度通信系统行业基本功能！,还可以选配与无线通信系统（WIFI本安手机）对接组网，电话扩音广播，内外线多方电话会议等功能； JSY2000-06M为用户提供丰富的程控交换功能，支持多种中继和信令接口，易于安装、扩容、管理和维护；不仅具有数字程控调度机的丰富功能，还具有十分强大的数字程控交换机的管理与行政办公功能；可实现调度用户与行政交换机用户两网合一，既能适应数字通信环境，又能适应任何模拟通信环境。同时本系统设计即立足国情，又在技术上独具创新，是石油、化工、冶炼、电力、煤矿、军事、公安和部队等专网和大中型企事业单位理想的新型指挥调度设备。JSY2000-06M与SOC8000B或SOC8000C调度机的区别在于：不支持彩铃、内置留言录音功能，不支持光纤分机、不支持SIP分机。不具有E&M中继、磁石中继、载波中继。与调度台联机只有串口方式不支持RJ45网口等。
JSY2000-06D数字程控调度机系统特点 ● 系统采用模块化结构，可实现灵活扩容；所有板卡采用贴片技术，可带电插拔设计! ● 调度CPU板采用先进的贴片技术，并配置采用无阻塞第四代超大规模集成芯片，具有高速处理数据能力； ● 主控热备份功能：配置两块主控板，在第一块主控板出现故障时可自动切换到第二块主控板上运行； ● 中继接口丰富：可与E1、PCM（NO.1或NO.7信令,PRI信令,V5信令,VOIP）等制式交换网络联接；也可以与无线通信、广播系统联网 ● 多PC接口：可接多个调度台，可联接多台微机终端进行相应的管理 ● 调度分机故障自动诊断：通过调度键盘的三色指示灯，可辨别分机状态是否正常； ● 调度会议调度功能强大：采用DSP技术，音质清晰，设置灵活； ● 二次电源技术：可实现停电自动切换，保证通信连续性；可记录查询电源运行数据，并可热备份 ● 卡板实现混插,用户可根据自己的需要分机数和中继数自由组合。除选配无线中继、VOIP中继等其他类型的中继板外。 ● 电脑话务员、语音信箱、计费系统内置 ● 环路等位拨号：出局免拨“0”，主机自动识别内外线号码 ● 来电显示：可显示内、外线来电号码 ● 中继的话务量均衡分配 ● 自动路由选择：只需拨一般号码，交换机自动识别该号码是否具备IP服务，并率先走经济、实惠的IP线路，IP字头可灵活设置 ● 2M汇接机功能 ● 一机多号功能,每门分机同时拥有两个分机号码，在对解决多运营商接入时多号共存提供了完美的解决方案。 ● 出局送不同的主叫号码 ● 软件系统支持在线升级。 ● 可配置2B+D 48门数字式专用话机 ● 触摸屏软调度,电脑软调度等(选配) ● 提供多段优质电话语音引导(新!四段)分别对接通、用户忙、无人接听和拨错号四种情况提供四段不同的语音引导! ● 高可靠性：外接端口具备过流、过压保护功能；即便误接 220Ｖ交流电源也不会损坏，排除后能自动恢复. ● 抗雷电功能，采用三级防雷击保护，并通过 K20抗雷击测试，证明完全能够满足中国多雷电环境的特殊要求。 ● 远端维护技术：实现远程用户编程、排除故障、技术咨询及技术培训。 ● 调度交换机用户与行政交换机用户两网合一 ● 可实现有线电话扩音广播功能（选配ZB127矿用扩音电话机） ● 可与煤矿无线通讯系统（WIFI本安手机）对接 ● 内外线多方电话会议 系统支持多组电话会议功能，内外线可自由组合，充分发挥其作为办公通信最佳选择设备的优越性。 ● 系统采用超大容量 Flash话单储存系统
PC连结距离(电脑及调度台与主机的距离) 出厂配置10M 普通距离>30M 配置422接口可达1000M 电脑配置要求 软件本系统在Microsoft简体中文版windows xp/win7/win10运行。 硬件在586DX以上，具体不作要求。
调度系统与行政办公功能简介 ● 调度台功能 调度直呼分机（单键无阻塞）,一键到位. 调度台具有强插、强拆、监听,一键到位 显示呼叫状态，实时提供操作指示 可以同时呼叫多个用户，多方通话 用户状态双灯多种变色显示 调度可按键出中继 键权自动跟踪 时间及用户来话号码显示、来话单位中文显示 中继来电显示功能 调度台控制的用户及中继可任意设置 中继多向出局，且多种中继呼入连续 可以与其他交换机实现等位拨号等等多种功能 ● 调度分机功能 分机直呼调度（无阻塞） 分机提机到调度台热线服务， 分机呼叫分机 分机转接分机 分机呼叫转移 分机闹钟设置 分机转接中继 分机免打扰 分机用户代答 分机自动振铃 特权分机可以强拆、强插任何一对正在通话的用户。 呼出限制，设定用户权限(32级) ，等等多种功能 ● 会议电话功能 弹性电话会议，可集呼所有用户 可分组召开电话会议，每组用户可设定 可设置现场密码 会议电话可由调度员组织，可由维护终端设定 调度员可随时增删会议人数 语音清晰，无杂音、不失真、稳定 中继可参加会议 会员可申请发言，申请方式为拨一键 用户可随时进入会议 ● 22-32寸触摸屏软调度（选配） 22-32寸触摸屏软调度申瓯公司新一代调度操作键盘，内嵌液晶触摸屏，具备按键式丹麦键盘的所有功能，可实时显示用户分机状态，容量不限；来电中文显示，且可外线来电显示；支持键盘内部程序升级；支持键盘软件编程；支持按键号码中文、数字设定；外型美观； ● 调度录音功能（只能配外置SOC1900,没有内置嵌入式录音功能） ● 组网功能介绍 △ 多种中继接口，组网能力特强，用户新增业务方便。 △ IP功能与自动路由选择。 △ 出局局向码及间接局向码。 △ 等位拨号功能。 △ 汇接功能。可用于E1数字中继(NO.1,NO.7,PRI)、EM中继、载波中继和磁石中继、VOIP)和无线通信对接 △ 来电呼叫外线转移 ● 办公管理功能 △ 中继分组功能 △ 专用中继功能。 △ 环路等位拨号 △ 热线服务 △ 自动路由与IP字头自定义 △ 帐号漫游 △ 外线限拨 △ 字头管理 △ 中继呼入方式 △ 音频抢拨及遇忙转总机 △ 征询转接 △ 分机连选 △ 代拨外线 △ 强插、强拆功能 △ 群呼功能 △ 虚拟总机。 △ 电话会议 △ 内线来话转接。 △ 语音信箱 △ 遇忙回叫 △ 呼叫保护，避免被强插、强拆 △ 离位转移 △ 忙时代接 △ 代接来话 △ 自录语音 △ 夜服功能(提供夜间值班人员接听或转接电话) ● 调度电话会议：实现用户单位召开调度电话会议，避免人员集中带来的不便，系统共设四组，每组双工八方； ● 环路等位拨号：出局无需拨"0"，主机自动识别内外线号码。。 ● 完善的调度中继功能： △ 多局向号码出局：除等位拨号外也可设调度分机拨"0"或不拨"0"延时自动出局。 △ 入中继接续可实现直拨调度分机、人工转接或群呼方式，在转接时实行音乐等待。外线呼叫设有群呼方式的中继号时，设有群呼功 能的分机依次循环振铃，其中任何一分机提机与之通话，其余分机立即停止振铃。群呼分机每条最多可设5部分机。 △ 专用中继：为保证重要电话的畅通，可设置此功能，实现专线呼入和专线呼出。高于自身等级的权限电话。 ● 分机连选：2个以上分机使用同一个号码，适用于内部信息中心和服务中心。 ● 强大的调度计费历史记录功能，一流的话务管理软件 △ 多种计费方式：包括反极计费、延时计费和不计费三种方式。 △ 帐号计费与漫游：使用帐号拨打电话，话费记在帐号上，帐号可实现全局漫游或固定分机使用。 △ 押金控制：计费管理设押金控制，并根据余额情况自动设置分机不同权限。 △ 费率设置灵活，完全适应最新电信计费要求。 ● 1-8位混合弹编号码：本调度系统通过本局局向码能实现1-8位任意弹性编码，不受数字和位数的限制。 ● 调度语音信箱功能：包括背景音乐、系统时间、分机弹编号码和物理号码、分机等级、内线来电号码、话费 、查询电话等。 ● 完善的调度终端系统 △ 维护管理采用先进的开发软件，系统可在WINxp 2000 等平台上操作，操作界面直观、易学、易懂、无需培训。 △ 数据参数可采用多种备份形式。 △ 配置20多组操作权限，限止错误操作造成人为故障。 △ 完善的计费管理系统，适应各种不同要求，话单格式多种选择。 ● 强大的调度转接功能 △ 内线转接 △ 外线转接 △ 代接来话 △ 久叫不应转总机 △ 呼叫转接 △ 虚拟调度总机 △ 遇忙转总机 △ 中继分机组
JSY2000-06程控调度系统技术参数 5.1 调度主机技术参数 5.1.1、数字调度机交换制式 数字时分A律2.048MB/sPCM 5.1.2、数字调度交换网络 内外线1024×1024无阻塞单T网络和1024TS×1024TS扩散网络 5.1.3、传输特性 分机------分机 ≤1.5db 分机------中继 ≤1.0db 5.1.4、衰耗频率失真 300------ -400Hz -0．6----- +2.0db 400----- -2400Hz -0．6----- +1.5db 2400------3400Hz -0．6----- +3.0db 5.1.5、输入电平增益变化 输入信号电平范围 电平输出非线性变化范围 -40db------ -3.0dbm ≤0．5db 5.1.6、串间衰减＞67db 衡重杂音＜-67db 话务量：用户0.2Erl 中继0．7Erl 呼损率：本局＜1％ 出局＜0．5％ 对地不平衡度： 300-------600Hz＞40db 600------3400Hz＞46db 电源杂间：＜2．4mV 用户馈电电流：＞18mA 环路电阻：＜1K欧姆 绝缘电阻：R＞20K欧姆 线间电容＜0.5uf 5.1.7、功耗 50W------500W(视分机数量而定) 5.1.8、使用环境 温度：0---36摄氏度 相对温度：35％----75％ 5.1.9、PC连结距离(电脑及调度台与主机的距离) 出厂配置10M 普通距离>30M 配置422接口可达1000M 5.1.10、电脑配置要求 软件本系统在Microsoft简体中文版windows xp/win7/win10运行。 硬件在586DX以上，具体不作要求。 5.1.11、供电电源 交流AC：192-265V+/- 10％ 50Hz+/- 2Hz 外接直流：DC48V 38---100AH蓄电池 5.1.12、传输距离 5-7KM左右 5.2 调度台技术参数 调度台按键采用进口丹麦键,击键次数达1000万次可靠性 调度台主板主要采用贴片流水线工艺质量保障。 调度台在发生未知的软硬件故障时自动重启 调度台显示屏采用TOSHIBA蕊片组，240*128显示点阵。 调度台显示显示方面以人体的视力健康为主导,显示屏的颜色用最符合用眼睛视力影响最小的黄底黑字。 调度台对接插件的器件要求:用德国品牌厂家定制,以保证产品质量为主 调度台电源:接电源48V,也可以接外置电源SOC-P160 调度台尺寸: 64键调度台：长：788mm 宽:339mm 前高:32mm 后高:162mm 128键调度台：长：971mm 宽:339mm 前高:32mm 后高:162mm 256键调度台：长：1293mm 宽:339mm 前高:32mm 后高:162mm 22寸触摸屏调度台：长：907mm， 宽:435mm， 前高:25mm 后高:100mm
